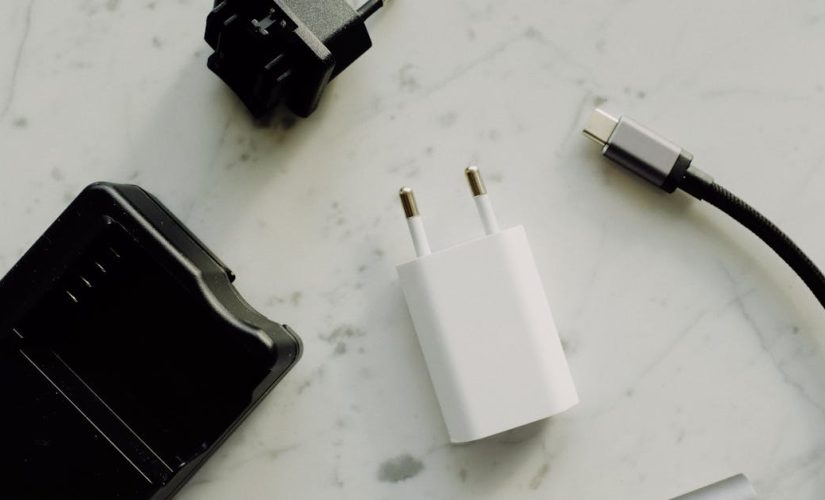

USB-C PD 48 V w meblach i wnętrzach – jak zaprojektować domową magistralę DC bez zasilaczy na kablach

Czy USB-C może zasilać cały domowy ekosystem urządzeń – od lamp, przez router, aż po blender personalny i listwy LED pod szafkami? Wraz z upowszechnieniem USB-C i profili Power Delivery 3.1 do 240 W oraz spadkiem cen zasilaczy GaN, aranżacja wnętrz pod magistralę 48 V DC przestaje być futurystyczną ciekawostką. To szansa na czystszy design bez „cegieł” zasilaczy, realną oszczędność energii i łatwiejszy serwis mebli.

Dlaczego warto – trzy fakty, które zmieniają reguły gry

• Standaryzacja – jeden port, wiele profili napięć i mocy. USB-C PD obsługuje dziś do 48 V i 5 A, co pozwala zasilać większość domowych urządzeń DC.
• Efektywność – centralne zasilacze GaN pracują bliżej szczytowej sprawności niż dziesiątki małych zasilaczy rozrzuconych po domu. Mniej strat ciepła i mniej hałasu elektromagnetycznego.
• Estetyka i modułowość – gniazda USB-C w meblach eliminują masywne wtyczki AC. Meble stają się nośnikiem energii i funkcji – bez kablowego chaosu.

Co to jest domowa magistrala DC z USB-C

Magistrala DC to rozprowadzona po domu linia niskiego napięcia stałego – w tym wypadku 48 V DC jako bezpieczne napięcie SELV – z której lokalne huby USB-C PD zasilają urządzenia. Po stronie AC mamy 1-2 wysokosprawne zasilacze GaN. Po stronie mebli – dyskretne porty USB-C.

Profile zasilania PD 3.1 – co realnie daje 48 V

• Zakresy napięć: 5 V, 9 V, 15 V, 20 V oraz rozszerzone 28 V, 36 V, 48 V.
• Maksymalna moc: do 240 W na port – to wystarcza dla wydajnych laptopów, monitorów z USB-C, doków oraz silniejszych listw LED.
• Inteligentne negocjacje: źródło i odbiornik uzgadniają profil – zabezpiecza to przed przypadkowym podaniem zbyt wysokiego napięcia.

USB-C PD a PoE i klasyczne 24 V

PoE jest świetne do sieci i kamer, ale ma ograniczenia mocy i okablowania. 24 V to popularny standard dla LED, lecz brakuje mu powszechnej, bezpiecznej negocjacji mocy. USB-C PD 48 V łączy wygodę konsumencką z elastycznością projektową.

Meble jako nośnik energii i funkcji

Zamiast „dokładać gniazdka”, projektujemy meble z ukrytymi listwami USB-C. Każdy port jest portem funkcji – oświetla, ładuje, napędza lub komunikuje. Oto kilka stref, w których to działa wybitnie dobrze:

• Kuchnia i jadalnia – listwa USB-C pod szafkami górnymi zasila światło robocze, młynki do kawy 100-140 W, blendery personalne 120-200 W oraz ładowarki do akcesoriów kuchennych.
• Salon – szafka RTV z 4-6 portami USB-C napędza TV z wejściem USB-C, soundbar, streamer, konsolę przenośną i lampy ambient.
• Sypialnia – stoliki nocne z portami 5-20 V obsługują lampki, ładowanie telefonu i laptopa bez zasilaczy przy podłodze.
• Biuro domowe – blat z hubem PD 240 W obsłuży laptopa, monitor 90-140 W i stację dokującą, redukując liczbę kabli.
• Przedpokój – wnęka z USB-C dla suszarki do butów, lampki sensorycznej i ładowarki do latarek.
• Balkon i taras – porty IP65 w skrzyni balkonowej zasilą lampiony LED, pompkę fontanny i sterownik kropelkowy.

Scenariusze zastosowań – praktyczne układy

Kuchnia: listwa podszafkowa USB-C

• Oświetlenie – listwy LED 24 V z zewnętrznym driverem DC-DC buforowanym z 48 V. Sterowanie dotykowe lub ruchowe.
• Małe AGD – blender 150 W z wejściem USB-C PD. Działa tylko, gdy port wynegocjuje odpowiedni profil – zwiększa bezpieczeństwo.
• Porządek – brak brudzących się „kostek” na blacie. Łatwiejsze sprzątanie.

Salon: szafka RTV bez zasilaczy

• TV USB-C – coraz więcej monitorów 42-48 cali zasilanych przez USB-C. Jeśli TV wymaga AC, użyj jednego, wysoko sprawnego zasilacza i step-down do wymaganych napięć.
• Audio – przetwornica 48 V do 12 V zasila DAC i preamp. Prowadź masy gwiaździście, aby unikać pętli.

Sypialnia: kojące światło i czysty blat

• Porty w blacie – 2x USB-C z łagodnym podświetleniem. Jednym kablem ładujesz laptop, drugim zasilasz lampkę nocną.
• Tryb nocny – programowalne huby wyciszają porty po godzinie 23 – zero poboru w czuwaniu.

Projekt instalacji – krok po kroku

1. Audyt odbiorników DC

• Spisz urządzenia, ich moce i wymagane napięcia. Zaznacz stałych odbiorców (router, lampy) i szczyty chwilowe (blendery, drukarka 3D).
• Dodaj 25-30 procent zapasu mocy dla wzrostu potrzeb w przyszłości.

2. Architektura zasilania

• Źródło – 1-2 zasilacze GaN 48 V o łącznej mocy np. 600-1000 W, z PFC i zabezpieczeniami OVP, OCP, OTP.
• Dystrybucja – rozdzielnia DC z bezpiecznikami DC, rozłącznikiem i ochroną przepięciową po stronie AC.
• Porty – huby USB-C PD z E-markerami w meblach. Porty o różnych budżetach mocy, np. 2x 240 W, 4x 100 W, 4x 30 W.

3. Okablowanie i spadki napięć

Dla 48 V i prądów do 5 A na port, w meblach sprawdza się przekrój 1.0-1.5 mm². Przy układach rozproszonych licz spadek napięcia:

• Wzór: ΔV = I × Rprzewodu × 2 × L.
• Przykład: 5 A, miedź 1.5 mm² (≈ 0.013 Ω/m), długość 4 m w jedną stronę – ΔV ≈ 5 × 0.013 × 8 = 0.52 V, co stanowi około 1.1 procent przy 48 V – akceptowalne.

4. Integracja z LED i silnikami

• LED – stosuj stałoprądowe drivery DC-DC z wejściem 36-60 V i miękkim startem. Unikniesz migotania i szumów.
• Silniki – rolety 24 V, pompy i wentylatory zasilaj przez przetwornice step-down 48 V do 24 V z filtracją LC.

5. Sterowanie i automatyzacja

• Poziom portu – huby PD z API pozwalają włączać lub ograniczać moc per port – świetne do profili nocnych.
• Integracja – Home Assistant, Matter i rutyny czasowe. Porty mogą reagować na sceny świetlne lub obecność.

Bezpieczeństwo i zgodność

• SELV do 60 V – 48 V DC mieści się w zakresie bezpiecznym dotykowo, ale wciąż stosuj solidną izolację i prowadzenie kabli z dala od krawędzi.
• Strefy łazienkowe – porty tylko poza strefą 0-1, minimalnie IP44, zasilacz AC na zewnątrz łazienki pod RCD.
• Ochrona – bezpieczniki DC blisko źródła, rozłączenie awaryjne, prawidłowe uziemienie obudów metalowych i filtracja EMC.
• Kable – do mocy powyżej 100 W wymagane przewody z E-markerem. Unikaj tanich adapterów bez certyfikacji.

Porównanie rozwiązań zasilania w domu

Rozwiązanie	Zakres mocy	Plusy	Minusy	Zastosowanie
Gniazdo 230 V AC	Wysoka – do kW	Uniwersalne, proste	Wiele zasilaczy, bałagan kabli	Sprzęt dużej mocy
USB-C PD 48 V	Do 240 W per port	Bez zasilaczy na kablach, negocjacja mocy	Wymaga jakościowych hubów i kabli	Laptopy, LED, drobne AGD
PoE+	Do ok. 25-30 W	Ethernet i zasilanie jednym kablem	Niska moc, specyficzny sprzęt	AP, kamery, czujniki
Szyna 24 V	Do setek wat	LED, automatyka, proste przetwornice	Brak standaryzacji wtyków	Oświetlenie i rolety
Qi2 bezprzewodowe	Do kilkudziesięciu wat	Brak kabli na wierzchu	Straty, pozycjonowanie	Blaty i stoliki

Case study: kawalerka 36 m² – czyste blaty i mniej strat

• Źródło: 48 V DC 800 W GaN w szafie technicznej, pod RCD i SPD po stronie AC.
• Dystrybucja: 2 linie 48 V – do kuchni i do strefy dziennej. Każda z bezpiecznikiem DC 15 A.
• Porty: kuchnia 4x USB-C (2x 140 W, 2x 60 W), salon 6x (1x 240 W, 3x 100 W, 2x 30 W), sypialnia 2x 30 W.
• Zużycie: eliminacja 9 małych zasilaczy o sprawności 75-85 procent na rzecz jednego 92-94 procent. Szacunkowa oszczędność energii 8-12 procent na odbiornikach DC w ujęciu rocznym.
• Estetyka: zero „cegieł” na listwach. Łatwiejsze sprzątanie, lepsza wentylacja urządzeń.

DIY – listwa USB-C PD w szafce RTV

Najczęstsze błędy i jak ich uniknąć

• Tanie kable bez E-markera – ograniczają moc do 60 W, bywają niebezpieczne. Kupuj przewody z certyfikatami.
• Pętle masy w audio – prowadź masy gwiaździście, stosuj filtry common-mode dla linii zasilania audio.
• Brak bezpieczników DC – każdy odcinek zasilający hub powinien mieć własne zabezpieczenie.
• Porty w strefach mokrych – używaj osprzętu IP i montuj źródła poza strefami 0-1.
• Przeciążanie pojedynczego portu – dystrybuuj obciążenia między portami zgodnie z budżetem mocy.

Rozszerzenia – co możesz dodać w kolejnych etapach

• Magazyn energii – przetwornica bidirectional 48 V – akumulator – ogranicza piki i poprawia ciągłość zasilania.
• PV DC-coupled – balkonowe panele PV mogą w szczycie doładowywać szynę 48 V przez kontroler MPPT.
• Listwy magnetyczne w meblach z portami USB-C wymiennymi modułowo – łatwy serwis bez śrub.
• Automatyka – porty wyciszane w nocy, timery sprzątania z pełną mocą tylko w określonych godzinach.

Ekologia i komfort

• Mniej e-odpadów – eliminacja dziesiątek małych zasilaczy o krótkiej żywotności.
• Niższe straty ciepła – mniej „grzałek” w kontaktach, niższa temperatura w szafkach.
• Cichy dom – centralny zasilacz bez wentylatora, brak bzyczenia od tanich przetwornic.

Podsumowanie – plan działania na dwa weekendy

• Tydzień 1: audyt urządzeń, szkic portów w meblach, wybór zasilacza 48 V i hubów PD.
• Tydzień 2: montaż rozdzielni DC z zabezpieczeniami, instalacja portów w kuchni i salonie, testy obciążeniowe, etykietowanie.

Efekt: mniej kabli i zasilaczy, czystsze linie mebli, realna kontrola nad zużyciem energii. Jeśli chcesz, przygotuję listę kompatybilnych hubów i zasilaczy pod Twoje metraże i wyposażenie – daj znać, jakie urządzenia chcesz zasilać.
